Solarlux aluminium vouwwand type ‘MEGALINE’ geïsoleerd

Solarlux aluminium vouwwand type ‘MEGALINE’ geïsoleerd

Met een maximale vleugelhoogte van 4,50 m of een vleugelbreedte van 1,50 m kunnen er extreme formaten worden gerealiseerd, zonder dat er een comfort hoeft te worden ingeboet.

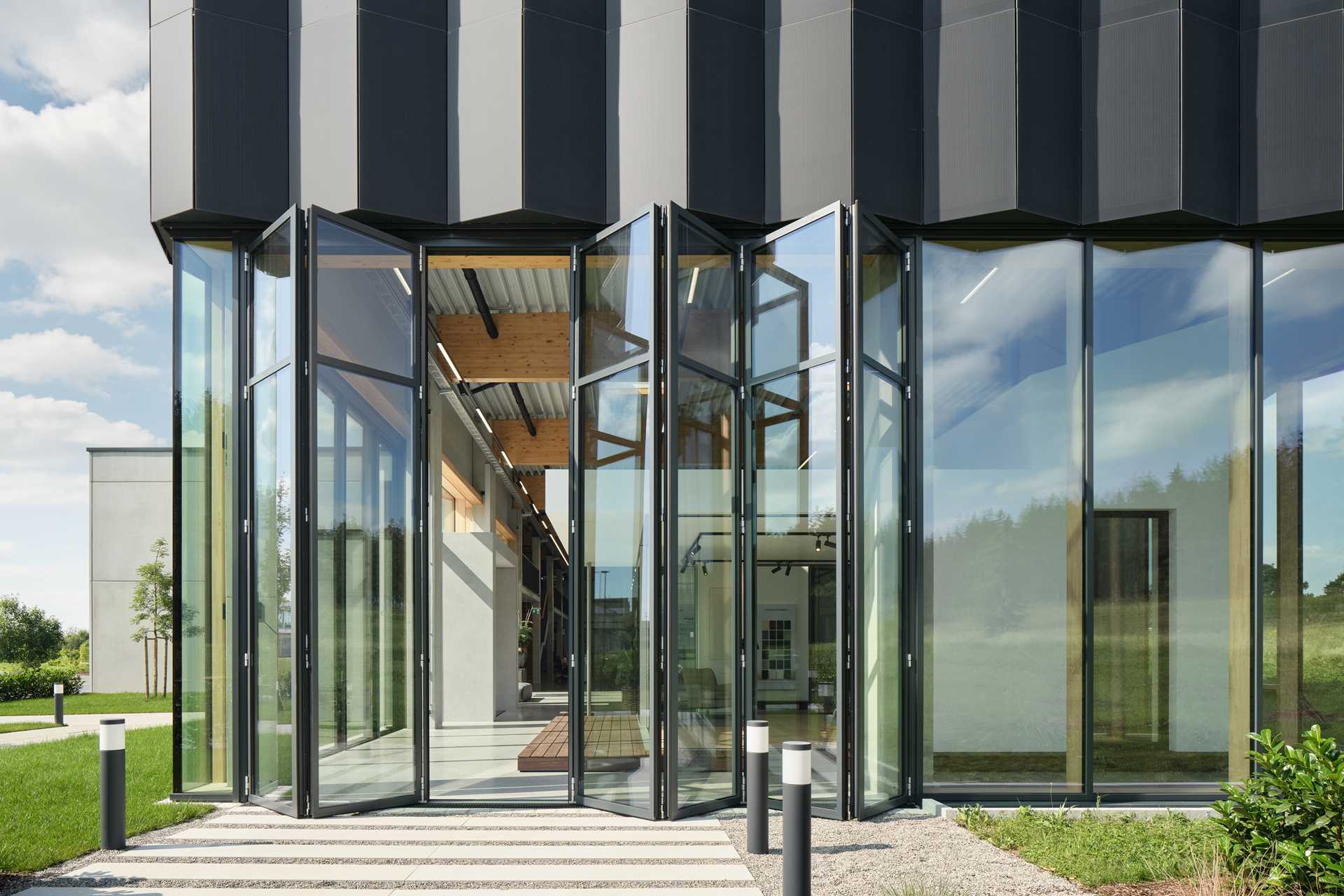

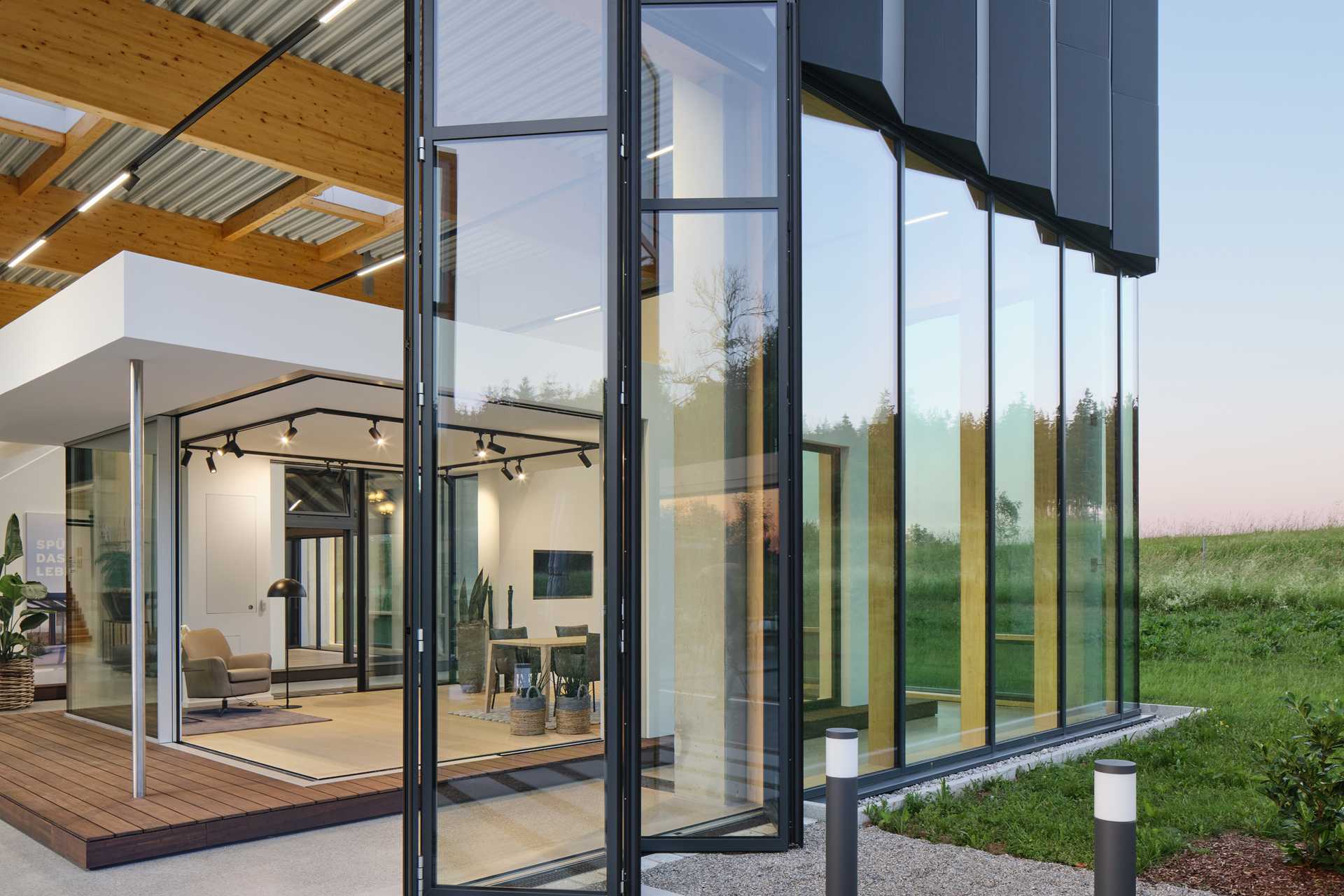

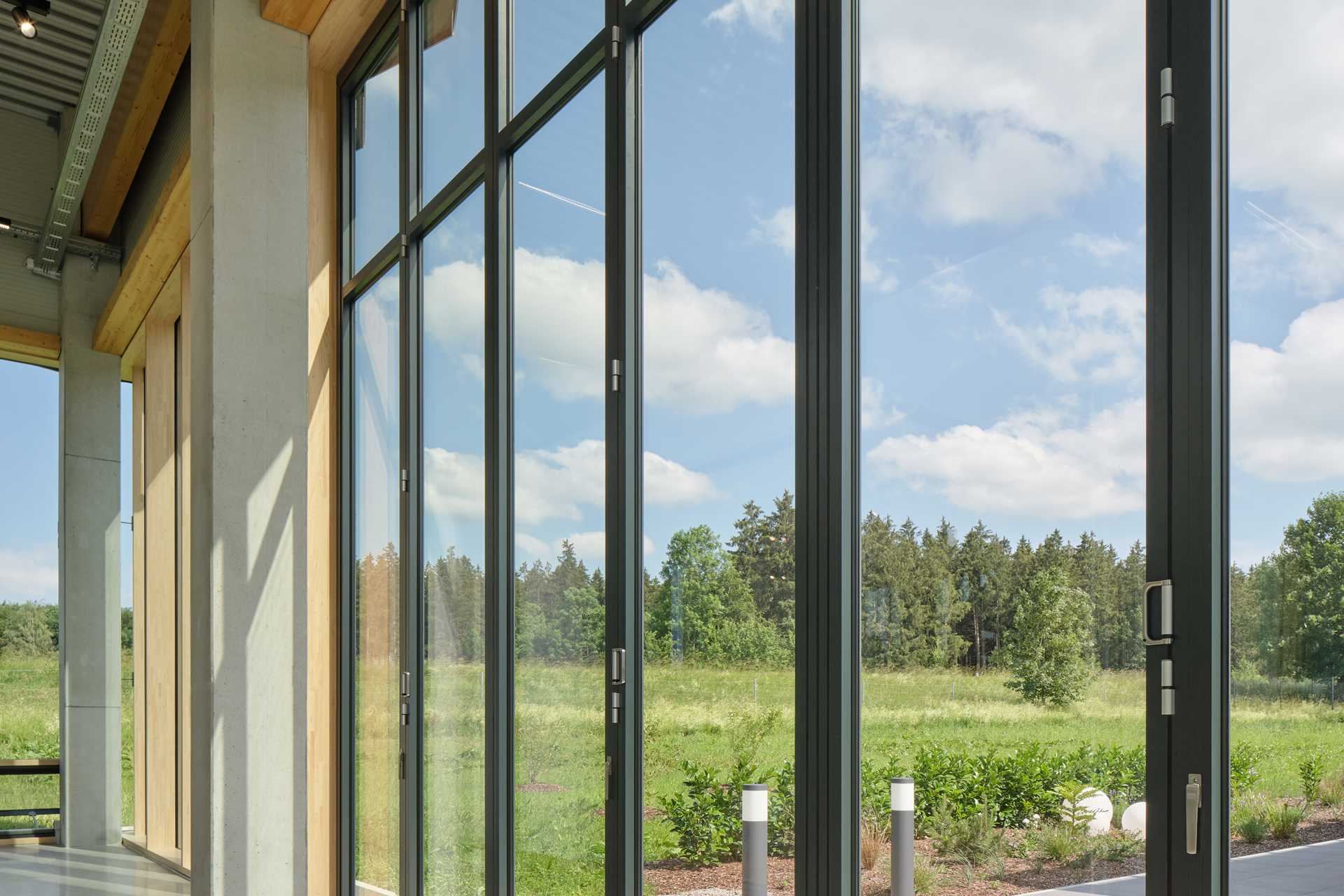

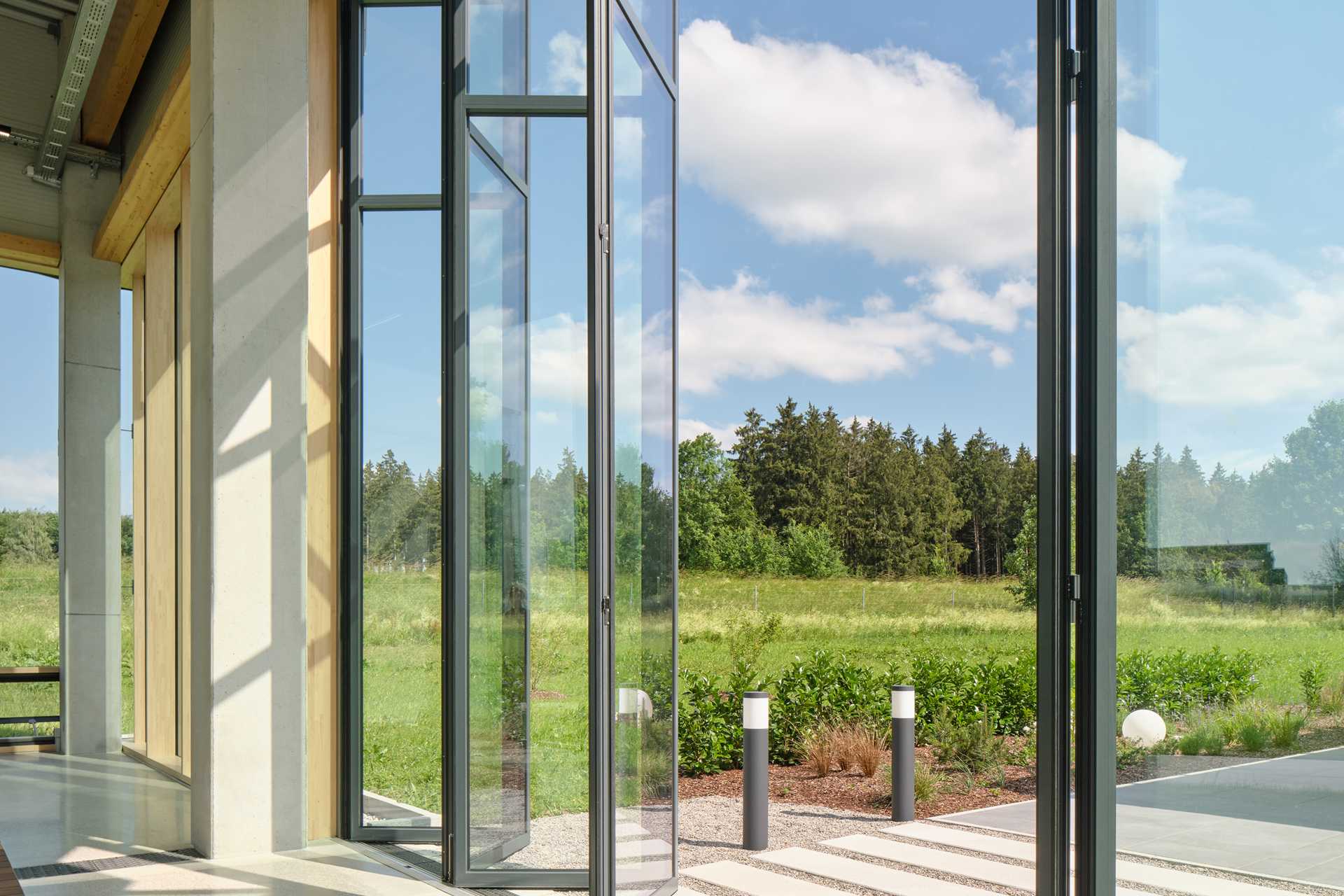

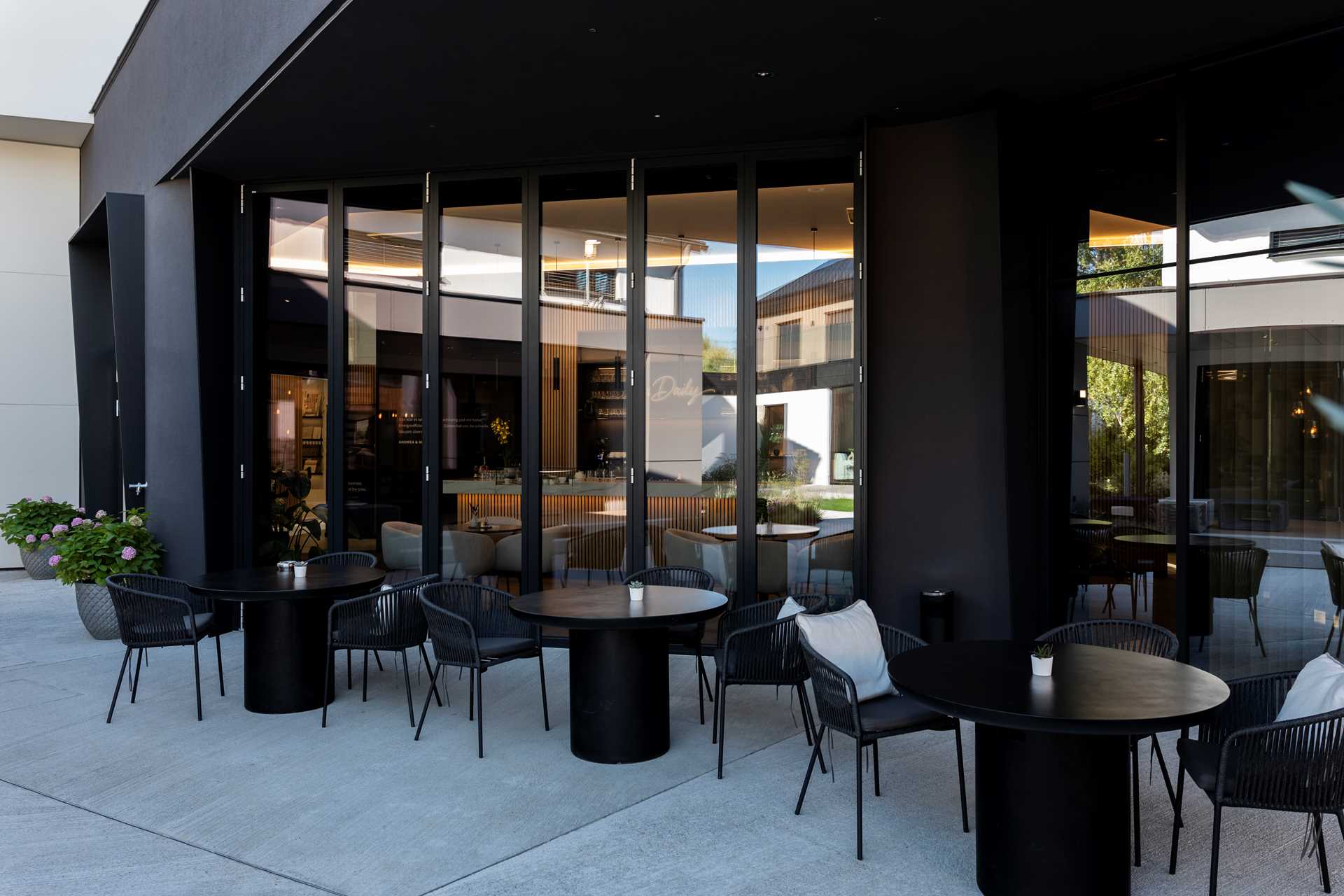

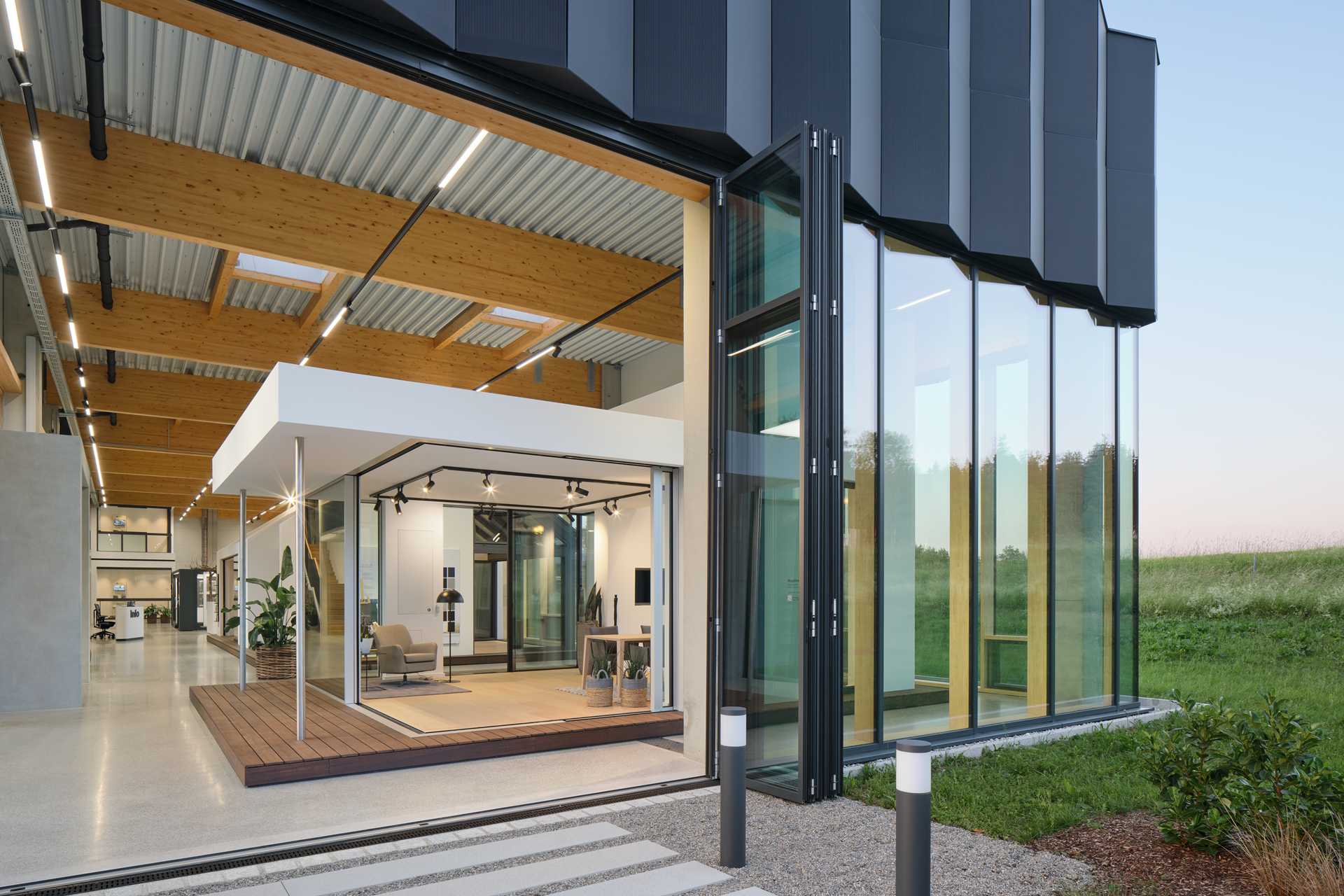

Glazen vouwwand MEGALINE, voor maximale eisen

De geoptimaliseerde vorm van de roestvrijstalen looprail zorgt ervoor dat de loopwagen er vanzelf rolt en er zijn verschillende vloerrails volgens DIN18040 leverbaar. Al naargelang de systeemhoogte worden er meerdere systeemscharnieren boven elkaar geplaatst. Dit garandeert ook bij hogere windbelasting een grote stabiliteit bij de vleugels, die een gewicht tot wel 150kg kunnen hebben. Bij extreme statische eisen kunnen er nog statische profielen worden toegevoegd in het overgangsbereik van de vleugels.

Kenmerken / techniek

PROFIELSYSTEEM

• Modulair, hoogwaardig geïsoleerd aluminium profielsysteem met 84 mm bouwdiepte
• Onder lopend, slechts gering draagvermogen in de latei nodig
• Hoekige profilering
• Zichtbare breedte van 132,5 mm in de vleugelovergang, al naargelang de statische eisen, zoals extreme windbelastingen, bestaat de mogelijkheid extra statische profielen in het overgangsbereik van de vleugels aan te brengen. Dat levert een zichtbare breedte op van 129 mm in de vleugelovergang
• Eendelige multifunctionele thermische onderbreking “bionicTURTLE®” van glasvezelversterkt polyamide
• Losse verbinding tussen isolator en profiel, ter compensatie van thermische belastingen
• Vleugels zijn in verstek, met binnenliggende, gelijmde en geperste hoekverbinders stabiel verbonden
• Gecontroleerde afwatering
• Loop- en geleiderails zijn in het systeem geïntegreerd
• Loop- en vergrendelingsniveau gescheiden
• Vloerrail (barrièrevrij en geschikt voor woonruimtes) verkrijgbaar
• Verborgen kabelgeleiding integreerbaar

AFDICHTINGSSYSTEEM

• De afdichting vindt plaats middels twee omlopende afdichtingsniveaus, met constante spleetmaten en een gelijkblijvende afdichtingsdruk tussen de vleugels
• De afdichtingsniveaus worden niet onderbroken door het beslag
• Omhulde schuimstrips met optimale glijeigenschappen
• Afdekking van de onderbreking van de convectieruimte voor hogere U-waarden als optie beschikbaar
• Tot drie afdichtingsniveaus mogelijk

UITVOERINGSVARIANTEN

• Vleugels naar keuze naar binnen of buiten vouwbaar en naar links of rechts verschuifbaar
• Vloerrailuitvoeringen zonder aanslag conform DIN 18040 “Barrièrevrij bouwen”
• Vloerrail zonder hoogteverschil als minimale vloerrail verkrijgbaar

BESLAG

• Geïntegreerde loop- en geleiderails
• Met één hand te bedienen beslag in de profielen
• Bij een hogere windbelasting kan aanvullend de verborgen vleugelcentrering “TwinX” worden geïntegreerd
• Systeemscharnieren ook voor hoge vleugelgewichten
• Geïntegreerde systeemafstelling in de kozijnsponning, buiten het afdichtingsniveau
• De geoptimaliseerde vorm van de roestvrijstalen looprail met perfect passende looprol zorgt ervoor dat de loopwagen als vanzelf glijdt
• Looptechniek met roestvrijstalen kogellagers: roestvrijstalen looprol en roestvrijstalen loopvlak, geluidsarm en extreem duurzaam
• Soepel lopende en slijtarme loopwagens met dubbelgegroefde kogellagers en geïntegreerde uittilbeveiliging
• Glijdende vergrendeling of optioneel vergrendelbare vleugels voor gecontroleerde ventilatie
• Hoogwaardige Solarlux design-handgrepen van roestvrij staal
• Vergrendelbare bediening met één hand middels speciale overbrenging met slag van 24 mm
• Loopvleugel kan worden uitgevoerd met meervoudige vergrendeling met klinkbediening en profielcilinder
• Beveiligde scharnierpennen
• Slotstandsignalering met reed-contacten en verborgen kabelgeleiding
• Bevestiging van de kozijnprofielen en vloerrails middels dragende montageplaten met centreergroeven en afdichtkussen optioneel
• Extra afdekking van de bevestigingsschroeven in de kozijnsponning
